产品系列
FFHP

高压平面快速接头系列

真正的压力达到72MPa的平面快速接头，适用于超高压行业。更耐磨更防腐蚀。与市场产品互换。
应用领域
industrial highpressuretools

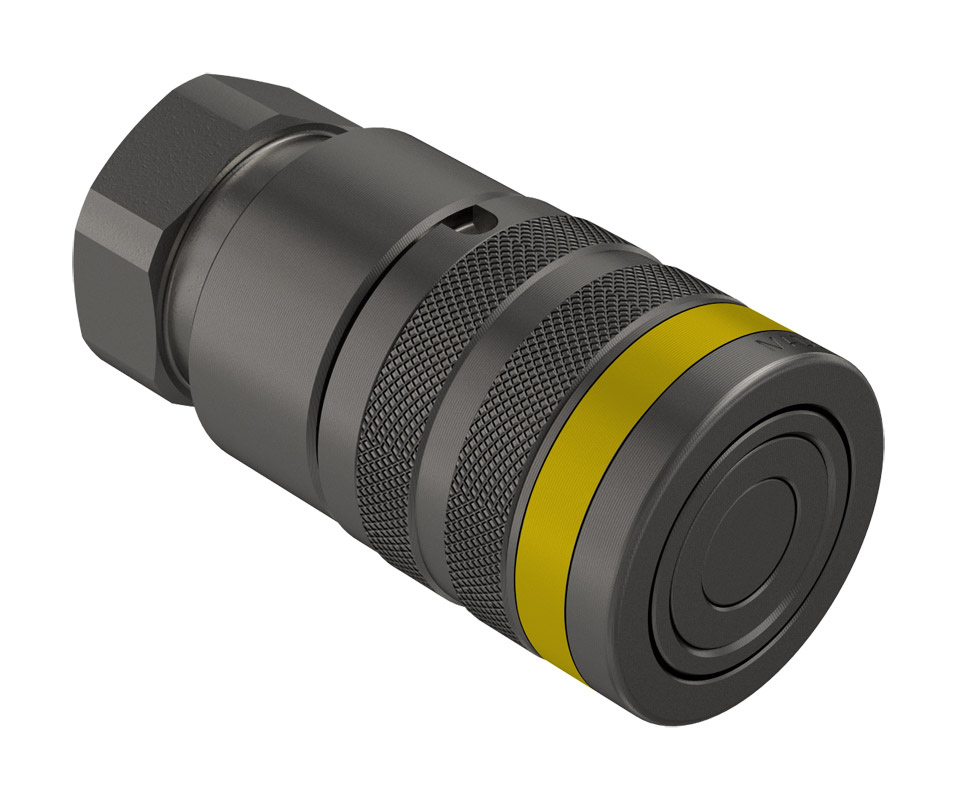

Female

阴接头

过滤项目
单位
订货号 Thread 更多详情 Hex1
10 3/8 FFHP06 38NPT F NPTF 3/8" FEMALE
适用标准
工作压力: 72.0 72.0 MPa
流量: 46 (l/min) at 0.2 MPa
温度: -25°C to 100°C
密封件: NBR;PUR
重量: 302 g
27 1,06
6,3 1/4 FFHP04 14NPT F NPTF 1/4" FEMALE
适用标准
工作压力: 72.0 72.0 MPa
流量: 25 (l/min) at 0.2 MPa
温度: -25°C to 100°C
密封件: NBR;PUR
重量: g
24 0,94

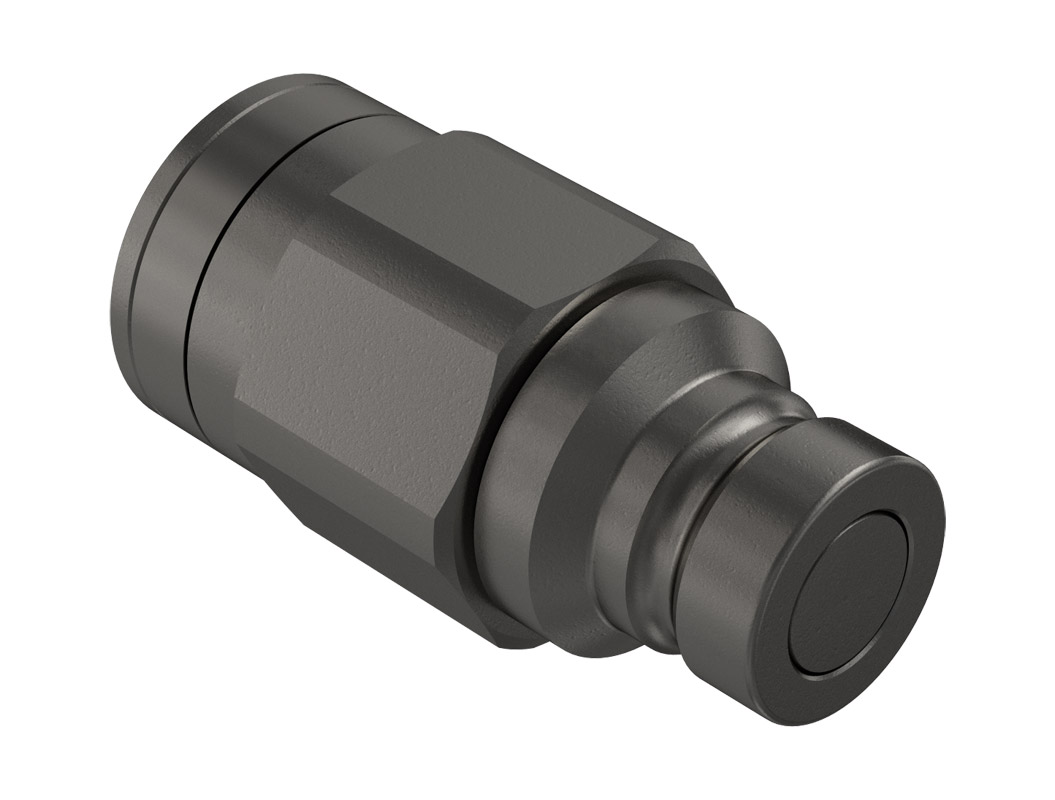

Male

阳接头

过滤项目
单位
订货号 Thread Details Hex1
10 3/8 FFHP06 38NPT M NPTF 3/8" FEMALE
适用标准
工作压力: 72.0 72.0 Mpa
流量: 46 (l/min) at 0.2 MPa
温度: -25°C to 100°C
密封件: NBR;PUR
重量: 222 g
30 1,18
6,3 1/4 FFHP04 14NPT M NPTF 1/4" FEMALE
适用标准
工作压力: 72.0 72.0 Mpa
流量: 25 (l/min) at 0.2 MPa
温度: -25°C to 100°C
密封件: NBR;PUR
重量: 1104 g
24 0,94
  • 防尘帽

配件与备件

防尘帽 - 阴接头
订货号 颜色 材质
Dust 防尘帽 - 阴接头
订货号 颜色 材质
技术标准
尺寸(inch) 尺寸(mm) (mm mm ) 工作压力 (MPa) 流量 (l/min) 溢油量 (ml) 连接力 (N) 公头 Burst pressure (MPa) 母头 Burst pressure (MPa) 公头 + 母头 Burst pressure (MPa)
1/4xx 6,3 72.0 25 0.01 110 216 150 216
3/8xx 10 72.0 46 0.02 200 216 125 216
1/4'xx 72.0 25 0.01 110 216 150 216
3/8'xx 10 72.0 46 0.02 200 216 125 216
材质:
碳钢
密封件:
NBR; PUR
工作温度:
-25°C to 100 °C
产品性能:
标准及互换性:MARKET
阀型式: 平面阀
连接方式:插入连接
断开方式: 回推套筒
带压连接: 不允许带压

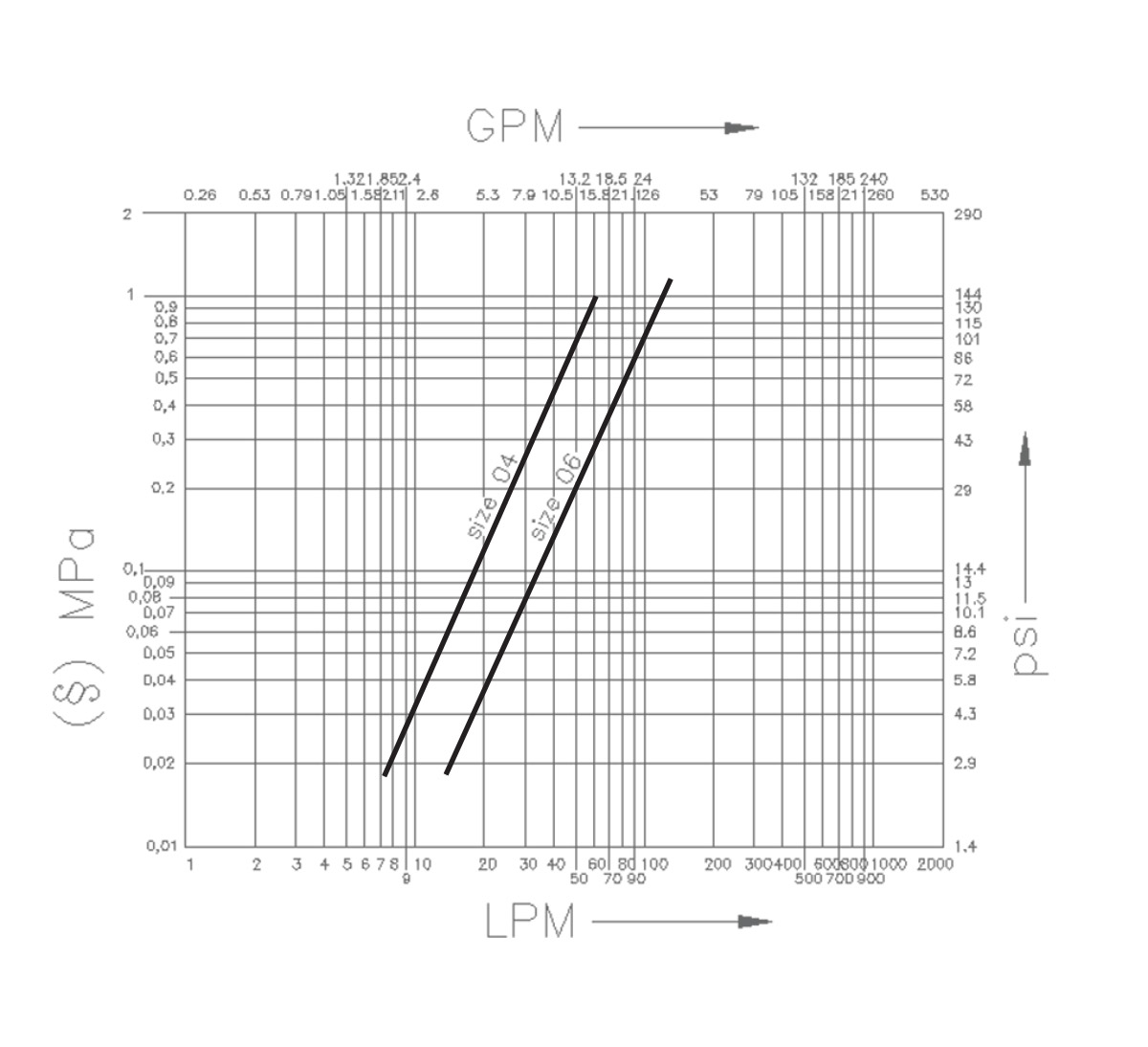

压降

图中所示的数据是指示性的，没有约束性。
(§) 1 MPa = 10 bar
零件尺寸是指定的。

2FFI stainless steel flow diagram
