产品系列
HNV

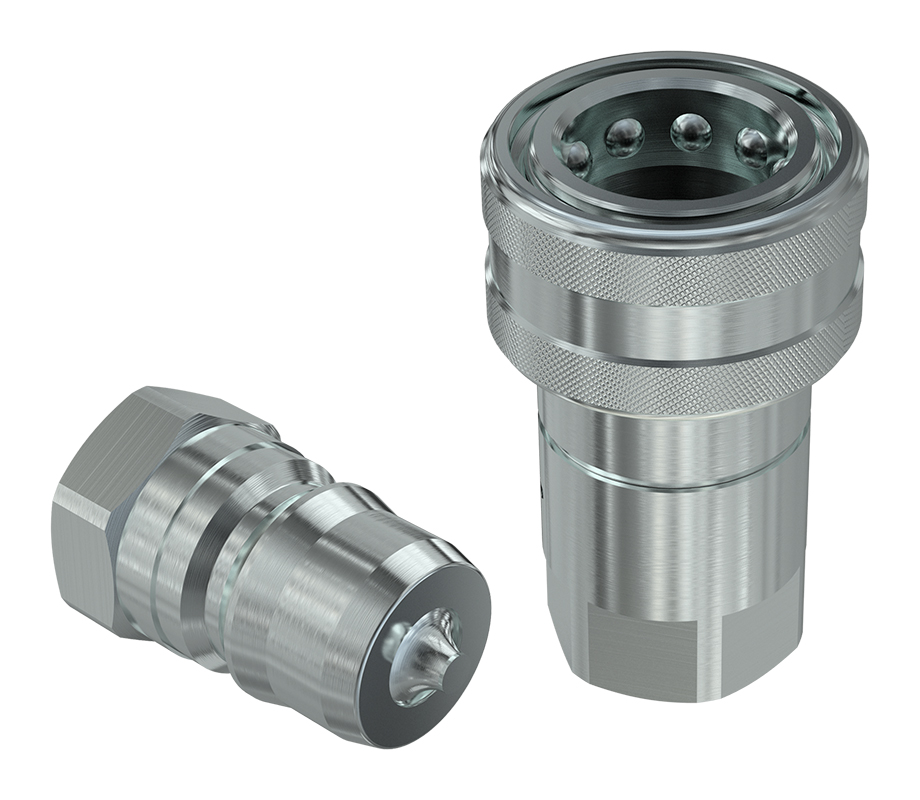

工业机械专用标准快速接头，与ISO 7241-B标准系列产品互换
应用于工业行业的标准快速接头。可选尺寸从1/8"到2"（螺纹可选BSP,NPT,SAE）。符合ISO7241-1-B标准
应用领域
产品
技术参数
阴接头
阳接头
配件
防尘帽

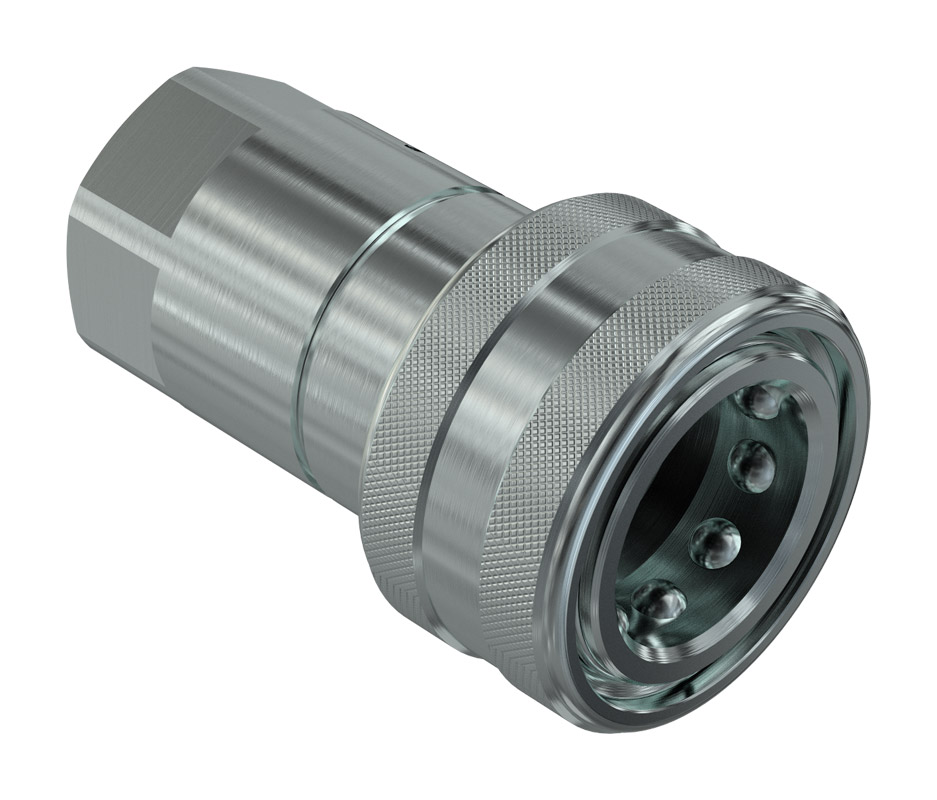

阴接头
过滤项目
单位
Metric
Imperial
Size (mm)
10
10
12,5
20
20
25
25
3,2
37,5
50
50
6,3
Size (in)
1/2'
1/4'
1/8'
1-1/2'
3/8
3/8'
1/2
3/4
3/4'
1
1'
1/8
1-1/2
2
2'
1/4
订货号
Thread
更多详情
Hex1
D1
L1
25
1
|1|
HNV 1- 1SAE F
1-5/16"-12 UN FEMALE ORB
适用标准
Hex1:
41
1,61
D1:
62
2,44
L1:
106
4,17
工作压力:
30.0
30.0
MPa
流量:
270 (l/min) at 0.2 MPa
温度:
-25°C to 125°C
密封件:
NBR
重量:
g
41
1,61
62
2,44
106
4,17
25
1
|1|
HNV 1 GAS F
BSPP 1" FEMALE
适用标准
Hex1:
41
1,61
D1:
62
2,44
L1:
106
4,17
工作压力:
30.0
30.0
MPa
流量:
270 (l/min) at 0.2 MPa
温度:
-25°C to 125°C
密封件:
NBR
重量:
945 g
41
1,61
62
2,44
106
4,17
25
1
|1|
HNV 1 NPT F
NPTF 1" FEMALE
适用标准
Hex1:
41
1,61
D1:
62
2,44
L1:
106
4,17
工作压力:
30.0
30.0
MPa
流量:
270 (l/min) at 0.2 MPa
温度:
-25°C to 125°C
密封件:
NBR
重量:
945 g
41
1,61
62
2,44
106
4,17
50
2
|2|
HNV 2 NPT F
NPTF 2" FEMALE
适用标准
Hex1:
89
3,5
D1:
105
4,13
L1:
142
5,59
工作压力:
9.0
9.0
MPa
流量:
1600 (l/min) at 0.2 MPa
温度:
-25°C to 125°C
密封件:
NBR
重量:
g
89
3,5
105
4,13
142
5,59
20
3/4
|3/4|
HNV 34 GAS F
BSPP 3/4" FEMALE
适用标准
Hex1:
36
1,42
D1:
52
2,05
L1:
89
3,5
工作压力:
25.0
25.0
MPa
流量:
190 (l/min) at 0.2 MPa
温度:
-25°C to 125°C
密封件:
NBR
重量:
606 g
36
1,42
52
2,05
89
3,5
20
3/4
|3/4|
HNV 34 NPT F
NPTF 3/4" FEMALE
适用标准
Hex1:
36
1,42
D1:
52
2,05
L1:
89
3,5
工作压力:
25.0
25.0
MPa
流量:
190 (l/min) at 0.2 MPa
温度:
-25°C to 125°C
密封件:
NBR
重量:
g
36
1,42
52
2,05
89
3,5
20
3/4
|3/4|
HNV 34-12/34SF
1-3/16"-12 UN MALE BULKHEAD ORFS
适用标准
Hex1:
36
1,42
D1:
52
2,05
L1:
146
5,75
工作压力:
25.0
25.0
MPa
流量:
190 (l/min) at 0.2 MPa
温度:
-25°C to 125°C
密封件:
NBR
重量:
929 g
36
1,42
52
2,05
146
5,75
20
3/4
|3/4|
HNV 34-34SAE F
1-1/16"-12 UN FEMALE ORB
适用标准
Hex1:
36
1,42
D1:
52
2,05
L1:
89
3,5
工作压力:
25.0
25.0
MPa
流量:
190 (l/min) at 0.2 MPa
温度:
-25°C to 125°C
密封件:
NBR
重量:
599 g
36
1,42
52
2,05
89
3,5
10
3/8
|3/8|
HNV 38 GAS F
BSPP 3/8" FEMALE
适用标准
Hex1:
24
0,94
D1:
35
1,38
L1:
64
2,52
工作压力:
30.0
30.0
MPa
流量:
50 (l/min) at 0.2 MPa
温度:
-25°C to 125°C
密封件:
NBR
重量:
218 g
24
0,94
35
1,38
64
2,52
10
3/8
|3/8|
HNV 38 NPT F
NPTF 3/8" FEMALE
适用标准
Hex1:
24
0,94
D1:
35
1,38
L1:
64
2,52
工作压力:
30.0
30.0
MPa
流量:
50 (l/min) at 0.2 MPa
温度:
-25°C to 125°C
密封件:
NBR
重量:
g
24
0,94
35
1,38
64
2,52
10
3/8
|3/8|
HNV 38 NPT F N
NPTF 3/8" FEMALE
适用标准
Hex1:
24
0,94
D1:
35
1,38
L1:
64
2,52
工作压力:
30.0
30.0
MPa
流量:
50 (l/min) at 0.2 MPa
温度:
-40°C to 120°C
密封件:
CR
重量:
g
24
0,94
35
1,38
64
2,52
10
3/8
|3/8|
HNV 38-12SAE FJ
适用标准
Hex1:
25
0,98
D1:
35
1,38
L1:
67
2,64
工作压力:
30.0
30.0
MPa
流量:
50 (l/min) at 0.2 MPa
温度:
-25°C to 125°C
密封件:
NBR
重量:
g
25
0,98
35
1,38
67
2,64
10
3/8
|3/8|
HNV 38-38SAE F
9/16"-18 UNF FEMALE ORB
适用标准
Hex1:
24
0,94
D1:
35
1,38
L1:
64
2,52
工作压力:
30.0
30.0
MPa
流量:
50 (l/min) at 0.2 MPa
温度:
-25°C to 125°C
密封件:
NBR
重量:
227 g
24
0,94
35
1,38
64
2,52
12,5
1/2
|1/2|
HNV 12 GAS F
BSPP 1/2" FEMALE
适用标准
Hex1:
30
1,18
D1:
44
1,73
L1:
2,81
工作压力:
35.0
35.0
MPa
流量:
75 (l/min) at 0.2 MPa
温度:
-25°C to 125°C
密封件:
NBR
重量:
g
30
1,18
44
1,73
2,81
12,5
1/2
|1/2|
HNV 12 GAS F V
BSPP 1/2" FEMALE
适用标准
Hex1:
30
1,18
D1:
44
1,73
L1:
2,81
工作压力:
35.0
35.0
MPa
流量:
75 (l/min) at 0.2 MPa
温度:
-20°C to 200°C
密封件:
FKM
重量:
g
30
1,18
44
1,73
2,81
12,5
1/2
|1/2|
HNV 12 NPT F
NPTF 1/2" FEMALE
适用标准
Hex1:
30
1,18
D1:
44
1,73
L1:
2,81
工作压力:
35.0
35.0
MPa
流量:
75 (l/min) at 0.2 MPa
温度:
-25°C to 125°C
密封件:
NBR
重量:
g
30
1,18
44
1,73
2,81
12,5
1/2
|1/2|
HNV 12-58SAE F
7/8"-14 UNF FEMALE ORB
适用标准
Hex1:
30
1,18
D1:
44
1,73
L1:
2,81
工作压力:
35.0
35.0
MPa
流量:
75 (l/min) at 0.2 MPa
温度:
-25°C to 125°C
密封件:
NBR
重量:
g
30
1,18
44
1,73
2,81
3,2
1/8
|1/8|
HNV 18 GAS F
BSPP 1/8" FEMALE
适用标准
Hex1:
18
0,71
D1:
23
0,91
L1:
1,98
工作压力:
50.0
50.0
MPa
流量:
5 (l/min) at 0.2 MPa
温度:
-25°C to 125°C
密封件:
NBR
重量:
g
18
0,71
23
0,91
1,98
3,2
1/8
|1/8|
HNV 18 NPT F
NPTF 1/8" FEMALE
适用标准
Hex1:
18
0,71
D1:
23
0,91
L1:
1,98
工作压力:
50.0
50.0
MPa
流量:
5 (l/min) at 0.2 MPa
温度:
-25°C to 125°C
密封件:
NBR
重量:
g
18
0,71
23
0,91
1,98
37,5
1-1/2
|1-1/2|
HNV112 GAS F
BSPP 1-1/2" FEMALE
适用标准
Hex1:
65
2,56
D1:
75
2,95
L1:
4,98
工作压力:
14.0
14.0
MPa
流量:
750 (l/min) at 0.2 MPa
温度:
-25°C to 125°C
密封件:
NBR
重量:
1970 g
65
2,56
75
2,95
4,98
37,5
1-1/2
|1-1/2|
HNV112-114GAS F
BSPP 1-1/4" FEMALE
适用标准
Hex1:
65
2,56
D1:
75
2,95
L1:
126
4,96
工作压力:
14.0
14.0
MPa
流量:
750 (l/min) at 0.2 MPa
温度:
-25°C to 125°C
密封件:
NBR
重量:
g
65
2,56
75
2,95
126
4,96
6,3
1/4
|1/4|
HNV 14 GAS F
BSPP 1/4" FEMALE
适用标准
Hex1:
19
0,75
D1:
28
1,1
L1:
56
2,2
工作压力:
45.0
45.0
MPa
流量:
17 (l/min) at 0.2 MPa
温度:
-25°C to 125°C
密封件:
NBR
重量:
g
19
0,75
28
1,1
56
2,2
6,3
1/4
|1/4|
HNV 14 NPT F
NPTF 1/4" FEMALE
适用标准
Hex1:
19
0,75
D1:
28
1,1
L1:
56
2,2
工作压力:
45.0
45.0
MPa
流量:
17 (l/min) at 0.2 MPa
温度:
-25°C to 125°C
密封件:
NBR
重量:
g
19
0,75
28
1,1
56
2,2
6,3
1/4
|1/4|
HNV 14-38SAE F
9/16"-18 UNF FEMALE ORB
适用标准
Hex1:
19
0,75
D1:
28
1,1
L1:
60
2,36
工作压力:
45.0
45.0
MPa
流量:
17 (l/min) at 0.2 MPa
温度:
-25°C to 125°C
密封件:
NBR
重量:
g
19
0,75
28
1,1
60
2,36
