产品系列

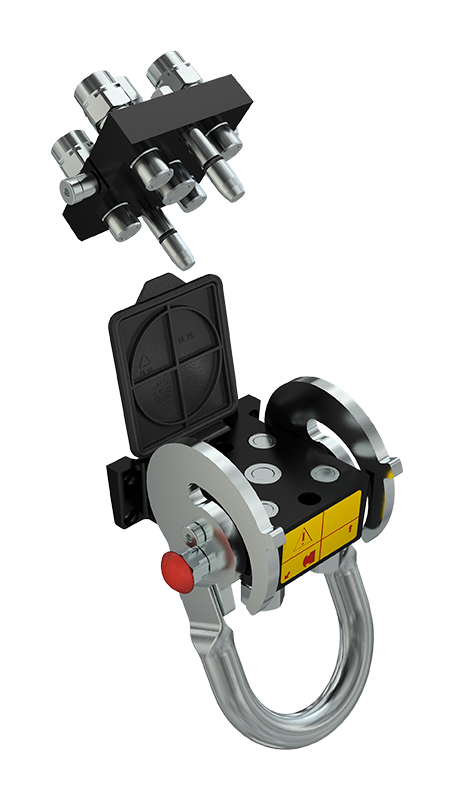

P506-x

5路同步连接系列

应用领域
agriculture constructionequipment vehicles&roadmachines

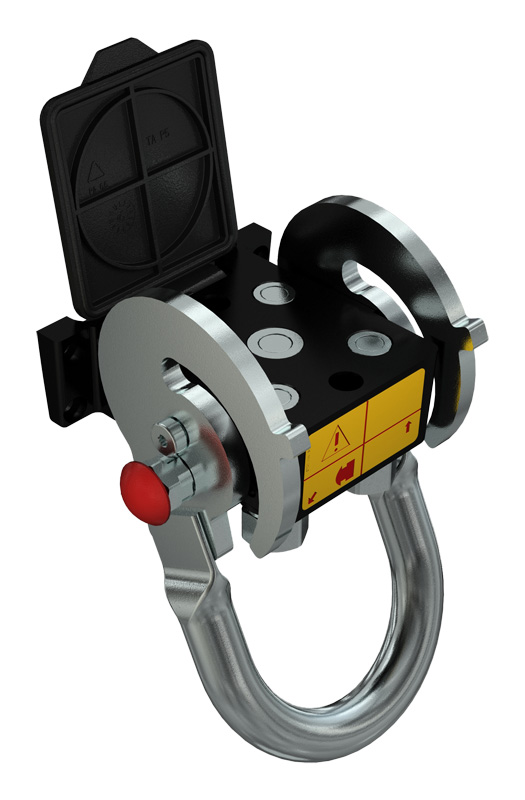

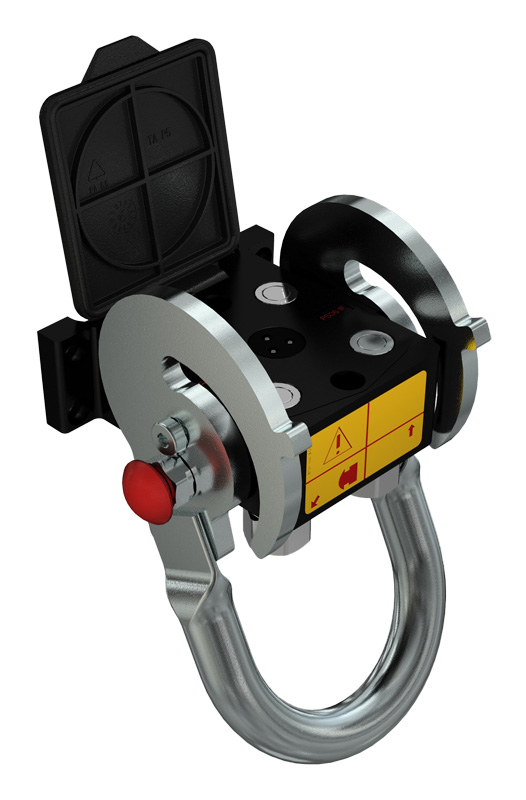

Female

阴接头

过滤项目
单位
订货号 Thread 更多详情

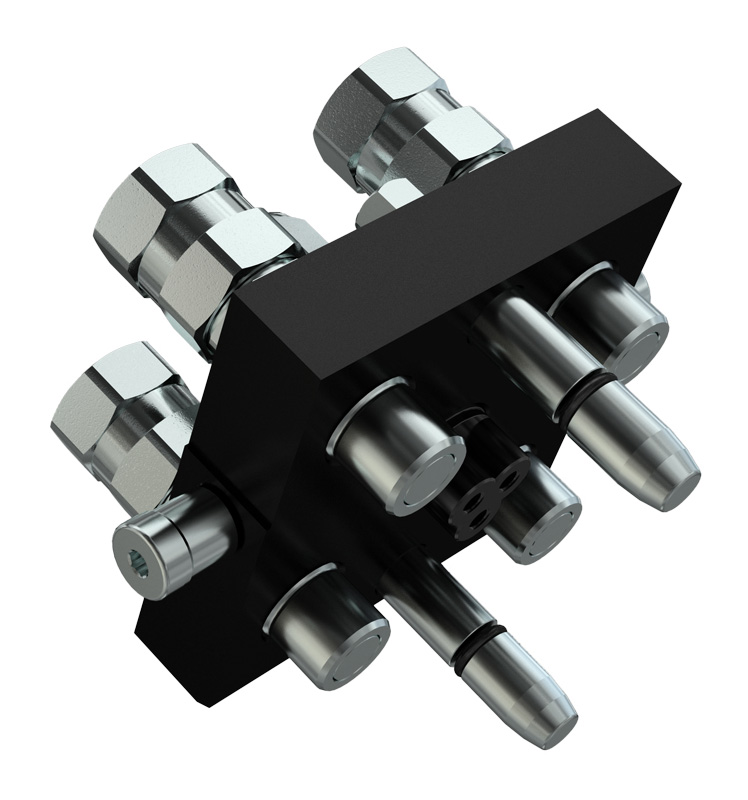

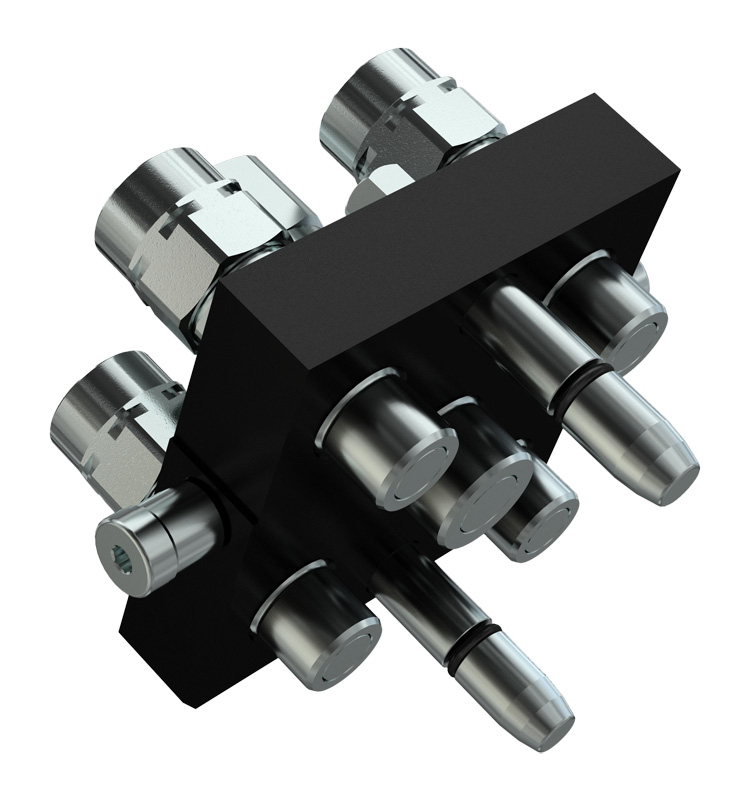

Male

阳接头

过滤项目
单位
订货号 Thread Details
  • 防尘帽

配件与备件

防尘帽 - 阴接头
订货号 颜色 材质
Dust 防尘帽 - 阴接头
订货号 颜色 材质
技术标准
尺寸(inch) 尺寸(mm) (mm mm ) 工作压力 (MPa) 流量 (l/min) 溢油量 (ml) 连接力 (N) 公头 Burst pressure (MPa) 母头 Burst pressure (MPa) 公头 + 母头 Burst pressure (MPa)
3/8'xx 10 25.0 40 0.008 100 100 100
1/2'xx 25.0 70 0.01 100 100 100
3/8'xx 10 25.0 40 0.008 100 100 100
1/2'xx 25.0 70 0.01 100 100 100
材质:
铝合金; 碳钢
密封件:
NBR; PUR
工作温度:
-25°C to 100 °C
产品性能:
标准及互换性:MULTIFASTER
阀型式: 平面阀
连接方式:杠杆
断开方式: 杠杆
带压连接: 可带残压

压降

图中所示的数据是指示性的，没有约束性。
(§) 1 MPa = 10 bar
零件尺寸是指定的。
